Sistema elettrico automobilistico completo

I. Panoramica del prodotto

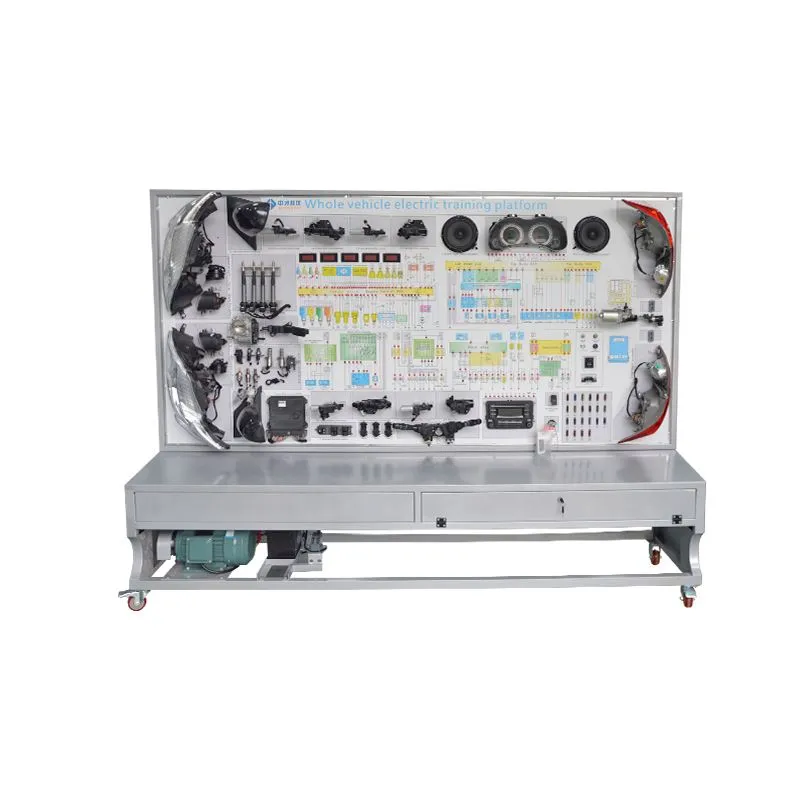

ILSistema elettrico automobilistico completola piattaforma di formazione si basa su componenti elettrici automobilistici reali, mostrando la struttura e i processi di funzionamento di vari sistemi elettrici automobilistici, tra cui il sistema antifurto del motore, il sistema strumenti, il sistema di illuminazione, il sistema di tergicristalli, il sistema di clacson, il sistema di accensione, il sistema di alzacristalli elettrici, l'impianto elettrico serrature delle porte, sistema audio, sistema di avviamento e sistema di ricarica. È adatto alle scuole per insegnare la teoria e la formazione sulla manutenzione delSistema elettrico automobilistico completo.

II. Caratteristiche del prodotto

Sistemi elettrici automobilistici reali e funzionanti che dimostrano pienamente la composizione e la struttura delSistema elettrico automobilistico completo.

Collegare l'alimentazione e azionare vari interruttori e pulsanti elettrici sul pannello didattico per dimostrare i processi di funzionamento del sistema di controllo elettronico del motore automobilistico, del sistema strumenti, del sistema di illuminazione, del sistema tergicristallo, del sistema clacson, del sistema di accensione, del sistema alzacristalli elettrici, delle serrature elettriche delle porte , sistema audio, sistema di avviamento e sistema di ricarica.

Il pannello dell'apparecchiatura è realizzato in materiale composito di alluminio di alta qualità, resistente agli urti, all'inquinamento, al fuoco e all'umidità. La superficie subisce uno speciale trattamento di verniciatura a spruzzo; il pannello è stampato con uno schema elettrico a colori che non sbiadisce. Gli studenti possono confrontare in modo intuitivo lo schema elettrico con i componenti reali per comprendere e analizzare i principi di funzionamento di ciascun sistema elettrico automobilistico.

Il pannello didattico è dotato di terminali di rilevamento che consentono la misurazione diretta dei segnali elettrici provenienti dai componenti del circuito dei sistemi elettrici automobilistici, come segnali di resistenza, tensione, corrente e frequenza.

Il pannello include una presa diagnostica che può connettersi a decoder automobilistici dedicati o universali per query di codifica ECU, lettura e cancellazione di codici di errore, lettura di flussi di dati, test di componenti, impostazione di parametri, analisi della forma d'onda e corrispondenza dei tasti.

Il pannello presenta una struttura in acciaio laminato a freddo da 1,5 mm per un aspetto estetico; la base è realizzata in acciaio saldato, con processo di verniciatura a spruzzo e ruote autobloccanti per la mobilità.

III. Specifiche tecniche

Dimensioni (circa): 2400×700×1900 mm (L×L×A);

Alimentazione: trifase a quattro fili (o trifase a cinque fili) 380 V ±10%, 50 Hz;

Tensione operativa: CC 12 V;

Temperatura operativa: da -40 gradi a +50 gradi;

Motore asincrono trifase;

Voltaggio: CA 220 V/380 V;

Potenza: 2,2KW;

Velocità: 1420 giri/min;

Tubo d'acciaio: 40×40×3 mm;

Armadio: struttura stampata in acciaio laminato a freddo da 1,5 mm, con sportello di manutenzione sul retro;

Ruote mobili: 100×60 mm.

IV. Configurazione di base (per unità)

iV.Precauzioni per la manipolazione dell'apparecchiatura

Evitare di spostare l'attrezzatura da soli durante il trasporto. La maggior parte dei nostri prodotti sono dotati di rotelle mobili e le attrezzature sono generalmente grandi e pesanti.

Gli ausili per la formazione automobilistica hanno spesso forme irregolari. Prima di spostare un prodotto, verificare la presenza di oggetti sporgenti come chiodi o spigoli vivi per evitare lesioni. Se le condizioni lo consentono, valutare la possibilità di indossare guanti e scarpe protettive.

Non spostare rapidamente l'attrezzatura su qualsiasi terreno, poiché ciò potrebbe causare perdita di controllo e gravi incidenti per la sicurezza, nonché danni significativi all'attrezzatura.

Prestare particolare attenzione quando si sposta l'attrezzatura su banchi di lavoro, rampe, scale e altre aree scivolose. Quando si trasporta l'apparecchiatura attraverso le porte, assicurarsi che la larghezza della porta sia sufficiente per evitare lesioni alle dita.

Quando si sceglie un'area di posizionamento, selezionare uno spazio piatto e ventilato con riparo e accesso antincendio. Una volta confermata la posizione di arresto, inserire i freni sulle ruote mobili o bloccarle con un oggetto solido per evitare che rotolino. La maggior parte dei nostri prodotti deve essere posizionata orizzontalmente per funzionare in modo sicuro e corretto.

Mancia:Utilizzare la movimentazione meccanica quando possibile.

V. Precauzioni per l'installazione e il debug

Ai non professionisti è vietato installare o eseguire il debug dell'apparecchiatura. I professionisti devono comprendere a fondo le funzioni e i divieti del dispositivo prima dell'installazione e, se necessario, possono contattare il produttore per assistenza tecnica.

Assicurarsi che l'apparecchiatura sia installata saldamente per evitare che i componenti cadano e causino lesioni.

Se il prodotto utilizza un'alimentazione da 220 V/380 V, il cavo di alimentazione deve essere installato da un elettricista qualificato. Mantenere una distanza di sicurezza da questa fonte di alimentazione durante il funzionamento per evitare scosse elettriche.

Sono vietate modifiche non autorizzate a questa apparecchiatura.

VI.Precauzioni per l'uso

L'apparecchiatura deve essere utilizzata in un ambiente ben ventilato e asciutto. Acquisire familiarità con la posizione e l'utilizzo degli estintori nella sala di formazione pratica.

Gli istruttori devono partecipare alla nostra formazione sul servizio post-vendita prima di utilizzare l'attrezzatura per padroneggiare i metodi e i principi operativi di base e devono guidare gli studenti nelle attività didattiche. Gli studenti non sono autorizzati a utilizzare l'attrezzatura da soli.

Prima di utilizzare l'attrezzatura, controllare i collegamenti elettrici e rimuovere eventuali detriti dai moduli didattici, come strumenti di smontaggio e dispositivi di misurazione.

Ispezionare l'usura di ciascun modulo. Se qualche componente è danneggiato, eseguire la manutenzione o sostituirlo. La manutenzione non deve essere eseguita mentre l'apparecchiatura è accesa.

Seguire il regolamento dell'area formazione e ascoltare le disposizioni dell'istruttore. In caso di incidente mantenere la calma, staccare la corrente se possibile e avvisare tempestivamente l'istruttore di evacuare la zona.

Durante il normale funzionamento, prestare sempre attenzione alle alte temperature, pressioni e velocità per evitare lesioni e danni alle apparecchiature. L'apparecchiatura è dotata di elementi riscaldanti ed è vietato toccarli durante il funzionamento.

I terminali di rilevamento o i connettori paralleli sul pannello didattico sono collegati direttamente ai sistemi di controllo, ai sensori e agli attuatori solo a scopo di test. Si prega di condurre i test in conformità con la guida dell'istruttore. È severamente vietato l'uso di semplici lampade di prova (solo lampadine normali), fili o metalli conduttori per collegare i terminali, poiché ciò potrebbe causare cortocircuiti, segnali errati e potenzialmente causare danni alle apparecchiature e incidenti alla sicurezza.

Dopo l'allenamento, spegnere l'alimentazione principale e assicurarsi che l'attrezzatura sia protetta da acqua e polvere.

Effettuare la manutenzione regolare dell'attrezzatura, inclusa la sostituzione dell'antigelo, dell'olio per ingranaggi, del liquido dei freni, ecc.

È vietato fumare ed eseguire altre operazioni pericolose, come l'uso di fiamme libere, in prossimità dell'apparecchiatura.

VI. Filosofia del servizio post-vendita:

Il giorno in cui il prodotto viene utilizzato è il nostro vero test. Non possiamo mai scusare i nostri difetti; risolvere i problemi è la nostra unica opzione. Fornirvi un servizio sincero è il nostro impegno eterno.

VII.Processo di assistenza post-vendita:

Tu, il cliente, ci invierai un'e-mail descrivendo le tue esigenze post-vendita.

Dopo aver ricevuto la tua email, risponderemo tempestivamente e lavoreremo per risolvere il problema il più rapidamente possibile.

Effettuiamo follow-up regolari e monitoriamo il servizio, monitorando sempre l'utilizzo e fornendo assistenza tempestiva.

Nota:Accogliamo con favore le vostre chiamate in qualsiasi momento!
