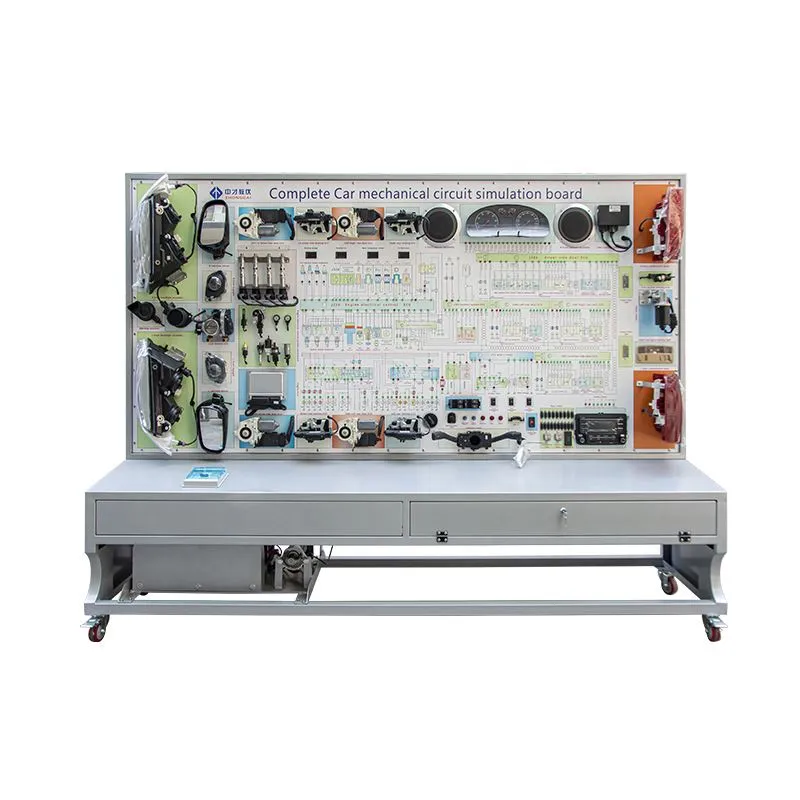

L'impianto elettrico completo del veicolo

Introduzione al prodotto

Questo dispositivo si basa sul sistema elettronico ed elettrico automobilistico della Volkswagen Passat e mostra in modo efficace la composizione e i processi di funzionamento di vari sistemi, tra cui il sistema di strumenti, il sistema di illuminazione, il sistema di illuminazione, il sistema di tergicristalli, il sistema di avviamento, il sistema di ricarica e il sistema di accensione. È adatto alle esigenze didattiche degli istituti tecnici professionali secondari e superiori, degli istituti di istruzione generale e degli organismi di formazione sia per la formazione teorica che pratica inimpianti elettrici completi del veicolo.

Caratteristiche funzionali

Sistemi operativi realistici:

Questo dispositivo è dotato di un sistema elettrico ed elettronico automobilistico completamente funzionale, che dimostra la struttura delimpianto elettrico completo del veicolo, compreso il sistema di strumenti, il sistema di illuminazione, il sistema di illuminazione, il sistema di tergicristalli, il sistema di avviamento, il sistema di ricarica e il sistema di accensione.

Dimostrazioni interattive:

Gli utenti possono manipolare vari interruttori e pulsanti elettrici per dimostrare realisticamente i processi di funzionamento del sistema di strumenti, sistema di illuminazione, sistema di illuminazione, sistema di tergicristalli, sistema di avviamento, sistema di ricarica e sistema di accensione, aiutando gli studenti a comprendere le funzioni delimpianto elettrico completo del veicolo.

Porte di misurazione e formazione professionale:

Ogni componente elettrico del pannello di allenamento è dotato di porte di misurazione. Facendo riferimento agli schemi elettrici corrispondenti o alla documentazione di riparazione e utilizzando strumenti come oscilloscopi e multimetri, gli studenti possono sviluppare le proprie capacità nella lettura degli schemi e nella misurazione di vari segnali relativi aiimpianto elettrico completo del veicolo.

Terminali per test diretti:

Il pannello di formazione è installato con terminali di test che consentono la misurazione diretta dei segnali elettrici provenienti da vari componenti del circuito dell'impianto elettrico del veicolo, inclusi segnali di resistenza, tensione, corrente e frequenza.

Costruzione durevole:

La piattaforma di allenamento è realizzata in acciaio di alta qualità, caratterizzato da elevata robustezza, resistenza alla corrosione e lunga durata. Subisce un processo di spruzzatura per un aspetto attraente e di fascia alta. La piattaforma è dotata di ruote autobloccanti, che garantiscono facile mobilità, sicurezza, affidabilità e durata.

Attraverso questo dispositivo, gli studenti possono padroneggiare in modo completo ilimpianto elettrico completo del veicolodella Volkswagen Passat, ponendo solide basi per lo sviluppo delle loro competenze professionali.

Controlli preoperativi

Controllare che la tensione della batteria sia normale prima di utilizzare il banco per esperimenti elettrici del veicolo.

Assicurarsi che le connessioni del computer siano sicure.

Ispezionare il cavo di alimentazione per eventuali disconnessioni o danni all'isolamento.

Verificare che i cavi della batteria siano collegati correttamente.

Assicurarsi che l'interruttore di simulazione del guasto sia nella posizione corretta.

Portare l'interruttore di accensione in posizione ON e controllare il quadro strumenti e il cablaggio per eventuali anomalie. Se tutto è normale, accendere ciascun interruttore della luce per verificare che tutte le luci funzionino correttamente. Premere il pulsante del clacson per garantire il funzionamento del clacson elettrico. Premere gli interruttori corrispondenti per verificare che tutti i motori funzionino normalmente. Procedere con i test o le misurazioni solo se tutto funziona correttamente.

Procedure operative del prodotto

Operazioni di rilevamento guasti:

Utilizzare un multimetro per controllare i seguenti componenti:

Controllare la tensione della batteria:

Verificare che la tensione della batteria sia normale e che possa fornire 12V alla linea di alimentazione costante.

Controlla gli interruttori della luce:

Accendere l'interruttore luci sulla prima posizione e controllare se le luci di posizione anteriori e posteriori si accendono correttamente, così come le luci del quadro strumenti e della targa. Passare alla posizione fendinebbia e controllare se i fendinebbia anteriori e posteriori si accendono correttamente.

Controllare l'interruttore attenuatore fari:

Azionare l'interruttore dimmer dei fari per verificare se gli abbaglianti, gli anabbaglianti e le luci di anabbagliamento funzionano correttamente.

Controllare l'interruttore degli indicatori di direzione, l'interruttore della spia, l'interruttore della luce di retromarcia, l'interruttore della luce del freno e il pulsante del clacson:

Attivare l'interruttore degli indicatori di direzione e verificare se gli indicatori di direzione sinistro e destro lampeggiano correttamente.

Premere il pulsante della spia per verificare che le spie anteriore e posteriore lampeggino correttamente.

Premere l'interruttore della luce di retromarcia per garantire che le luci di retromarcia si accendano correttamente.

Premere l'interruttore della luce del freno per verificare se le luci del freno e la luce del freno montata in alto si illuminano correttamente.

Controllare gli interruttori degli alzacristalli elettrici, gli interruttori di regolazione degli specchietti e l'interruttore dei tergicristalli:

Premere ciascun interruttore degli alzacristalli elettrici per verificare che i motori degli alzacristalli elettrici corrispondenti funzionino normalmente.

Ruotare l'interruttore di regolazione dello specchio per verificare se gli specchi corrispondenti si muovono come previsto.

Impostare l'interruttore del tergicristallo nella posizione appropriata e controllare se il motorino del tergicristallo funziona correttamente.

Errori comuni e soluzioni

Manutenzione e cura

Per garantire che il sistema sia sicuro e affidabile, scollegare l'alimentazione e rimuovere il terminale negativo della batteria al termine del test.

Non posizionare il banco per esperimenti in condizioni eccessivamente umide o alla luce solare diretta.

Per evitare interferenze, evitare di posizionare materiali magnetici vicino all'apparecchiatura.

Durante il funzionamento del banco per esperimenti, non collegare o scollegare casualmente i connettori del circuito per evitare danni accidentali.

Precauzioni per l'uso

Non collegare o scollegare i connettori della ECU prima di aver rimosso il terminale negativo della batteria.

Non collegare o scollegare alcun connettore quando l'interruttore di accensione è in posizione "ON".

Quando si utilizzano strumenti diagnostici, assicurarsi che vengano seguiti metodi di utilizzo corretti.

Non misurare la resistenza di sensori o attuatori attraverso le porte di prova mentre l'interruttore di accensione è in posizione "ON". Se necessario, le misurazioni devono essere effettuate sotto la guida di un istruttore con l'interruttore di accensione in posizione "OFF". Prestare attenzione ai metodi di misurazione corretti.

Ricaricare regolarmente la batteria secondo necessità.
